北海紙管が製造・販売している紙管製品をご紹介します。一般紙管・関連資材は以下ページをご確認ください。
KINDS建築用紙管の種類

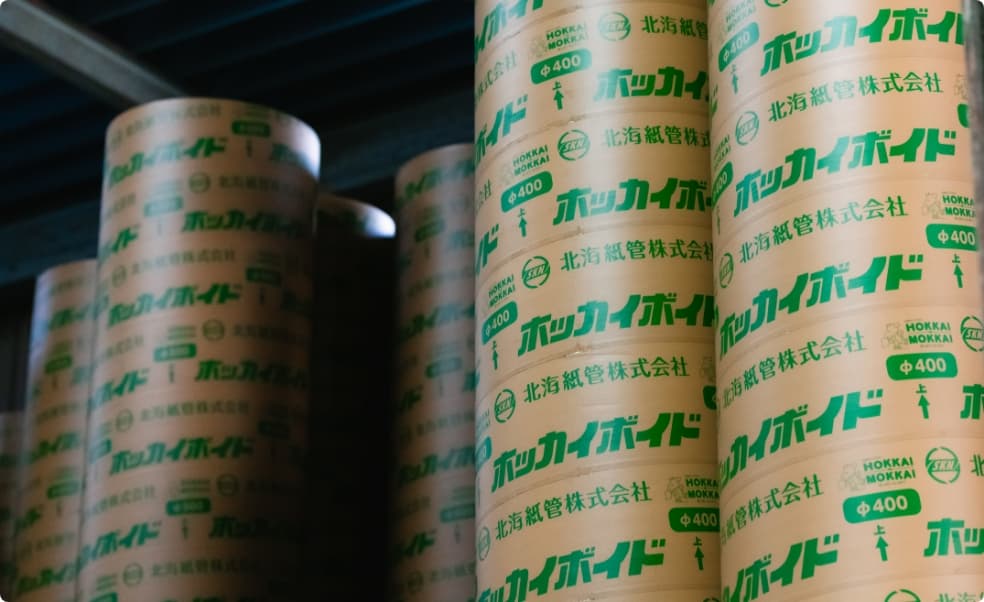

チューブ管
真円型で垂直円柱造りに最適
真円筒の成形品ですので、コンクリート打込みで正確な円柱が作れます。基準線が一本入っていますので、芯出しも現場で簡単にできます。
剥離がよく、表面仕上げが簡単
内面は、特殊フィルムで加工してコンクリートの剥離をよくしてあり、そのまま円柱の仕上げ面になります。
強度・耐圧性が高く、加工性に富んだ品質
ホッカイボイドは、特殊耐水原紙を何層にも円筒に巻き上げた製品ですので、コンクリート打込み時の圧力に十分耐える強度をもっています。また、ノコギリでの切断や釘打ちなどの加工が簡単にできます。
規格
| 内径 (mm) |
250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1,000 | 1,100 | 1,200 | 1,300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 (mm) |
258 | 310 | 362 | 414 | 465 | 516 | 567 | 618 | 670 | 720 | 770 | 833 | 872 | 922 | 974 | 1,024 | 1,126 | 1,228 | 1,330 |
| 肉厚 (mm) |
4.0 | 5.0 | 6.0 | 7.0 | 7.5 | 8.0 | 8.5 | 9.0 | 10.0 | 10.0 | 10.0 | 11.0 | 11.0 | 11.0 | 12.0 | 12.0 | 13.0 | 14.0 | 15.0 |
| 重量 (kg/4m) |
10.5 | 15.2 | 22.3 | 29.8 | 36.1 | 41.5 | 48.9 | 54.4 | 62.0 | 69.0 | 74.6 | 83.3 | 89.0 | 94.5 | 103.5 | 109.0 | 130.0 | 155.0 | 185.0 |
| 長さ (mm) |
4,000 | ||||||||||||||||||
各種オーダー生産
2つ割加工もいたします
RC、SRC工法の現場でご使用いただけるよう、2つ割加工も承ります。
長尺物、カット加工
ホッカイボイドは、ご注文に応じて必要な長さでの製造も承ります。
スリーブ管
軽量で、取扱いやすく、抜群の作業性
軽くて手軽に取り扱えるうえ、切断などの加工が簡単にできるため、現場作業の省力化に役立ちます。
表面の樹脂加工により品質向上
ホッカイボイドは、コンクリートへの紙の付着や文字写りなどが少なく、耐水性にも優れています。
用途は広く、様々な物に使えます
各種配管、配線スリーブはじめ、ダストシュート、排水渠、アンカーボックス、インテリア用など広い用途にご利用いただけます。
規格
| 内径 (mm) |
50 | 75 | 90 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 (mm) |
54 | 80 | 96 | 106 | 132 | 157 | 182 | 208 | 233 | 258 | 310 |
| 肉厚 (mm) |
2.0 | 2.5 | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 4.0 | 4.0 | 4.0 | 5.0 |
| 重量 (kg/4m) |
1.2 | 2.2 | 2.8 | 3.1 | 4.3 | 5.5 | 6.8 | 8.2 | 9.6 | 10.5 | 15.2 |
| 長さ (mm) |
北海道規格は2,000 / 本州規格は4,000 | ||||||||||
各種オーダー生産
2つ割加工もいたします
RC、SRC工法の現場でご利用いただけるよう、２つ割加工も承ります。
長尺物、カット加工
ホッカイボイドは、ご注文に応じて必要な長さでの製造も承ります。
人通孔
表面紙に特殊フィルムを施しているため取り外しが簡単で仕上がりが綺麗
軽量で取り扱いやすく作業性は抜群
小ロット・短納期にお答え
長さは、必要に応じてカット
規格
| 内径 (mm) |
500 | 600 |
|---|---|---|
| 外径 (mm) |
516 | 618 |
| 肉厚 (mm) |
8.0 | 9.0 |
| 重量 (kg/4m) |
約11.0 | 約14.0 |
付属品
※一例をご紹介します。他にもご用意しておりますので、お問い合わせください。-
管封テープ
-
ラチェット
CAUTION施工・保管時の注意点
- 吊り降ろし時の内部保護
ホッカイボイドを吊り降ろし際は、鉄筋で内面を傷つけないよう、鉄筋上部をシートなどで覆うようにしてください。なお、建込時、生コンクリート打設までは、養生シートなどで覆うことをおすすめします。
- 生コンクリート打設時の注意
ホッカイボイドの内面は、ラミネート仕上げですので、生コンクリートを流し込む時は直接内面に当たらないよう、チューブの中央に流し、内面を傷つけないようご注意ください。
- 濡れ、ゆがみにご注意
野外に置く場合は、雨水などで濡れないよう、シートで覆って保管してください。また、長時間斜めに立て掛けたりしますとゆがむ恐れがあります。できるだけ乾燥した室内の平らな場所に保管してください。
- 衝撃、加重にご注意
ホッカイボイドは、工事に際して破損や変形をしない充分な強度を持っていますが、過大な荷重や重量物の落下など、衝撃を与えないよう、ご注意ください。
- カット面の防水処理
ホッカイボイドを切断した切口や釘打ちの部分にはテープまたは防水材を使って防水処理を行ってください。
- 火気注意
ホッカイボイドは可燃物です。近くでの火気使用には、充分ご注意ください。
USE CASE使用事例
-
- チューブ管
- 円柱、円筒型の型枠材として、コンクリート工事の省力化、合理化に役立ちます。
-
- スリーブ管・管封テープ
- コンクリートを打ち込む前に、ボイドを設置し、切り口に管封テープを貼りつけます。そうすることでコンクリートがボイドの中に流れ込むのを防ぎ、配管用の貫通孔を作ることが出来ます。
-
- 人通孔
- 人が通れる程度の点検用など穴を作るために使用できます。外側に特殊フィルムがついているため、取り外しやすく、綺麗な仕上がりになります。
